电铸细微加工

电铸细微加工

创造全新复杂形状零件的技术

特点

      精细复杂的形状
       实现传统机械加工无法实现的高纵横比和复杂形状

      独特材料
       自行开发兼具导电性和弹簧特性的独特材料

      量产性
      采用尺寸偏差较少的电铸工艺，实现精细零件的大量复制

技术详情

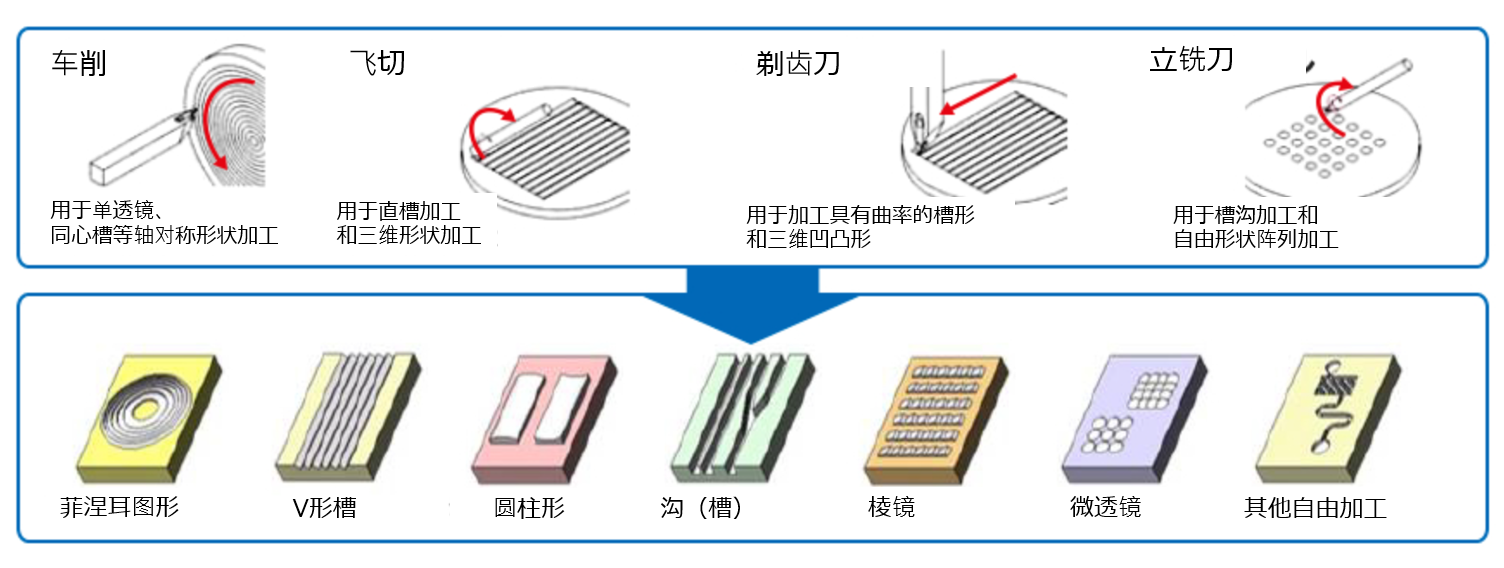

精细复杂的形状（高精度母盘加工）

通过高精度的机械加工，在母盘上实现了数十nm的尺寸精度和表面粗糙度Ra=3nm的三维形状。通过电铸复制该母盘的形状，制作形状复杂的零件。

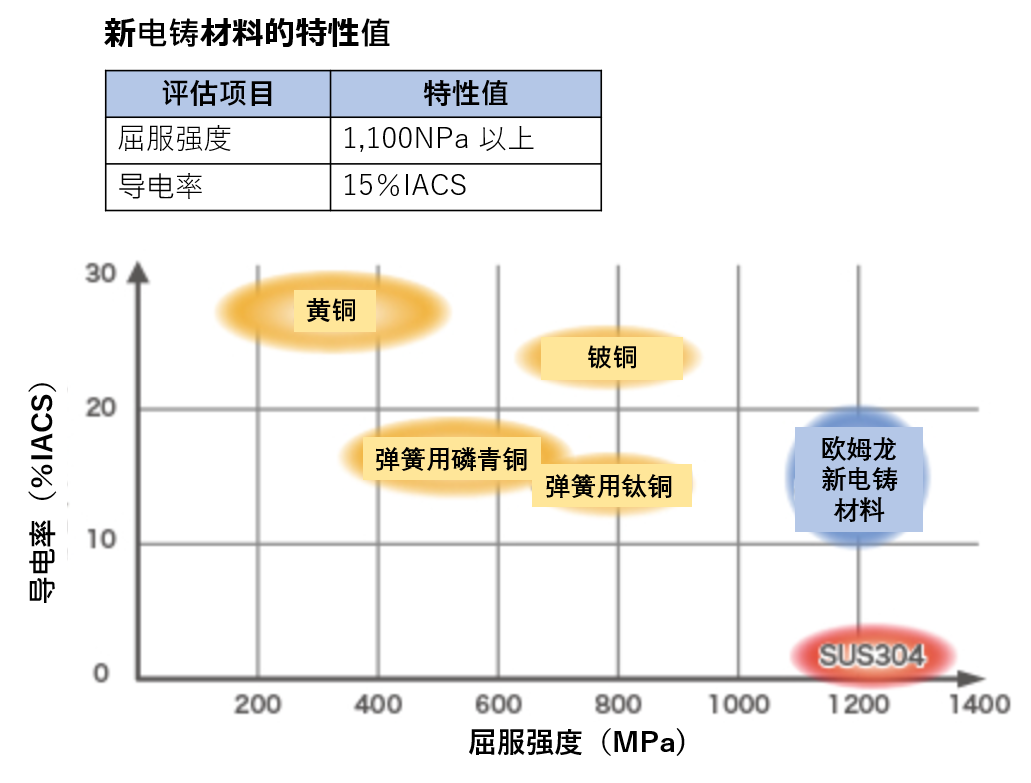

独特材料

正在开发一种可以承受数万次弯曲动作，具有良好的弹簧特性和导电性的独特材料。

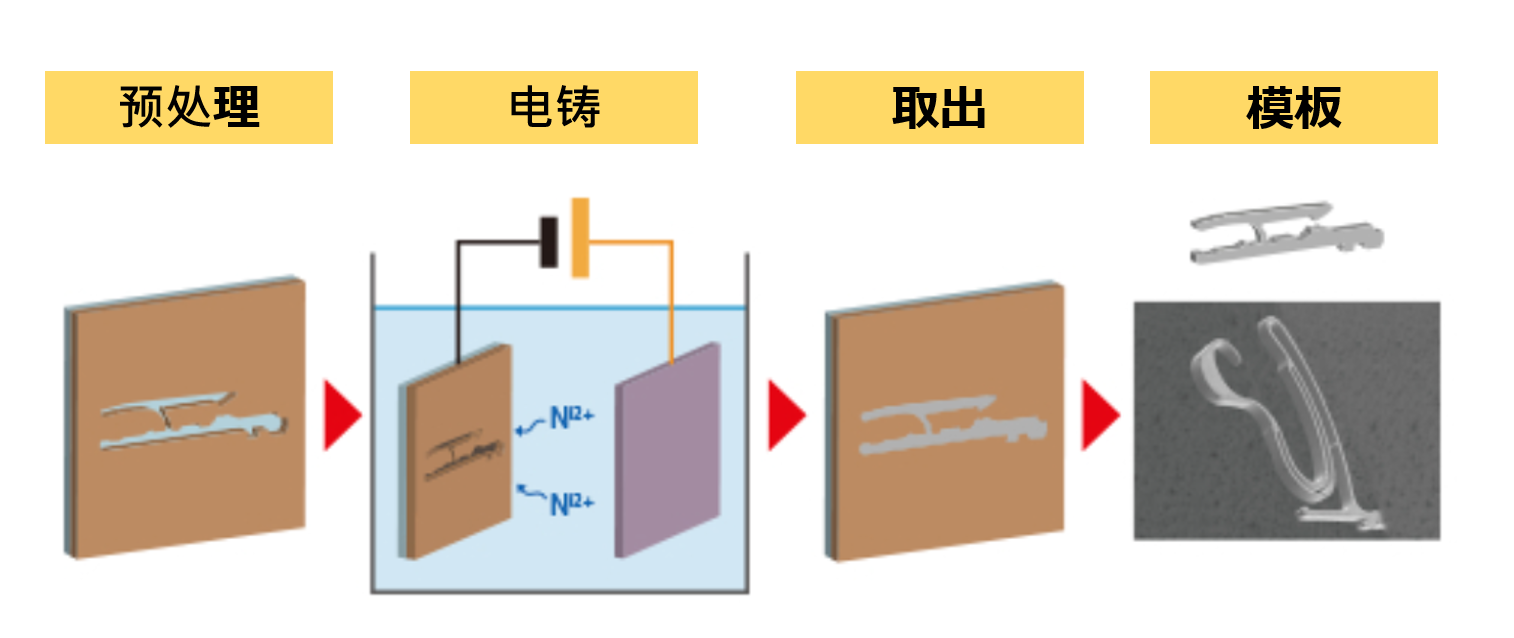

量产性（电铸工艺）

欧姆龙成功实现了由电铸形成触点的连接器的批量生产。(※2011年7月欧姆龙公司调查结果)

应用

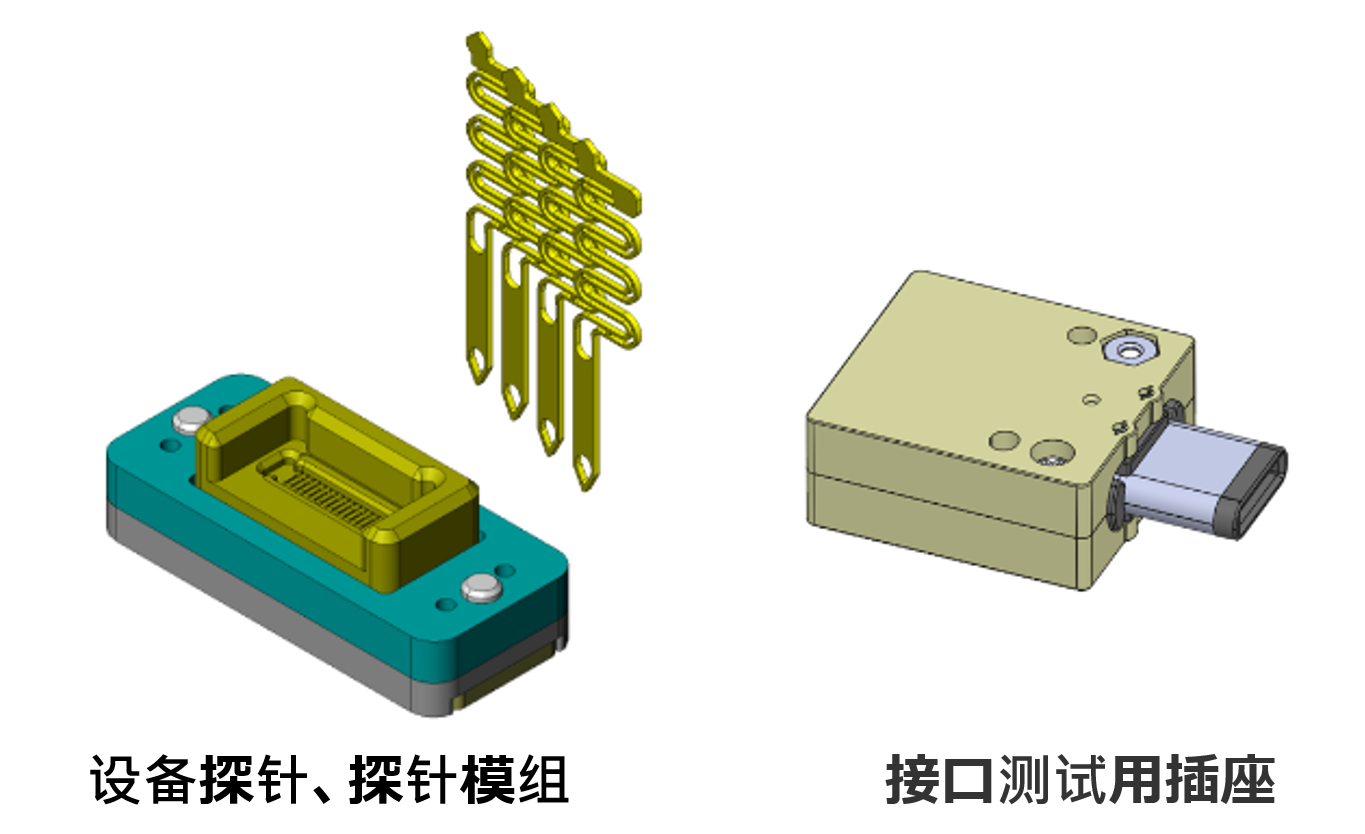

设备探针、探针模组
可根据客户的设备检测流程定制探针规格

配备USB Type-C设备的测试插座
可对配备Type-C连接器的电子设备进行通信检查、高速充电检查等各种检查。

电池（大电流设备）测试插座
大电流设备可以通过叠加弹片针进行检查。

技术应用案例

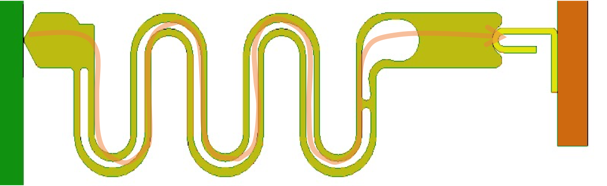

单一材料的细微弹簧结构

支持高频检查
欧姆龙的探针由单一部件构成，与现有探针相比，损耗小，高频特性良好。

定制接触部位的形状

高通过率检查
欧姆龙的探针可以根据被测对象（DUT）定制接触部位的形状。实现检查工序的高通过率。
