CAE分析

CAE分析※

实现基于理论设计的制造，支持生产工艺设计的模拟技术

※computer-aided engineering

特点

优化制造
利用模拟技术优化零件加工条件

稳定品质
通过硬核的设备设计实现即使量产也保持稳定品质

有效利用能源
优化空气除尘设计，降低功耗，实现环保制造

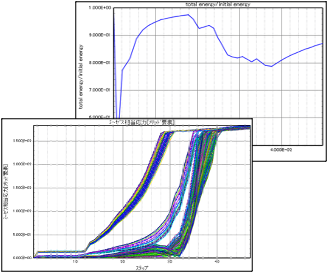

接点铆接工艺分析

应用案例

优化制造：接点铆接工艺的动态分析

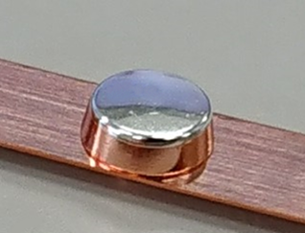

                  电气接点                                           接点铆接工艺的应力分析

通过CAE分析将加工时看不见的应力分布和变形可视化，并设定有效的加工条件以确保品质等，以实现高质量产品的量产。

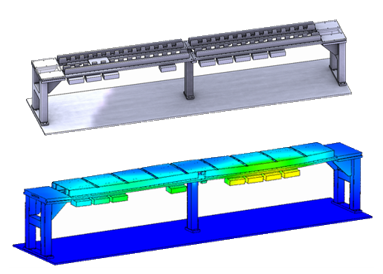

稳定品质：设备支架挠度的结构分析

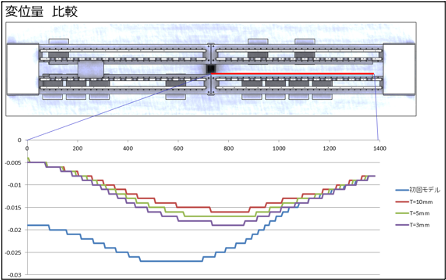

                                                          设备支架挠度分析

为了进行1/100mm为单位的高精度组装，需要从静态和动态两个方面预测机构波动并采取对策。
通过CAE分析进行事先预测以提高设计完成度，再通过实际验证确认再现性，实现了基于理论设计的高精度制造。

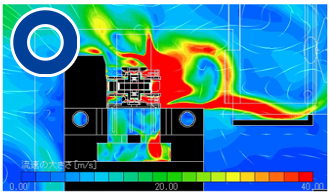

有效利用能源：除尘工艺的流体分析

                     空气吹不到零件。                                             空气可以吹到目标位置。

              吹气工艺的气流分析

通过流体分析优化喷嘴和吸嘴的气流，从而设计一种可以高精度去除异物的工艺。

充分使用空气，降低压缩机功耗，推进环保制造。
