连接器定义

连接器是指以连接或断开电器回路为目的而使用的部品、零件。无需焊接等特别工具及程序。通过手工或简单的工具,连接或切断产品。

连接器基础知识:基础篇 (1).png

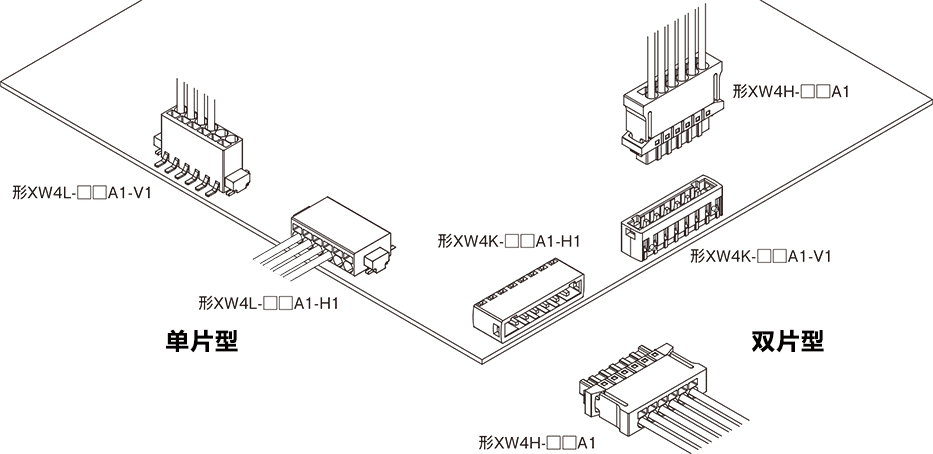

连接器种类繁多,但大致分为独立使用的单片型、由插头和插座构成的双片型共两种,单片型直接将印刷基板或电线连接于连接器。

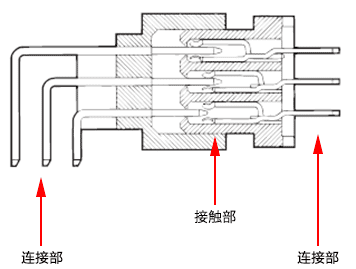

双片型分为插头和插座两部分,插头与插座的嵌合部位称为接触部,安装印刷基板或电线的部位称为连接部。

连接器基础知识:基础篇 (2).png

        连接器基础知识:基础篇 (3).png

种类和分类

连接器大致分为4种连接形态。

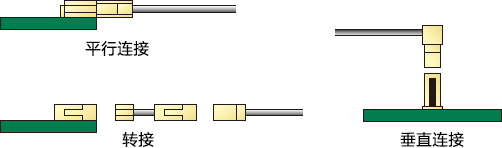

1. 通过电线连接基板与基板:板对线

连接器基础知识:基础篇 (4).png

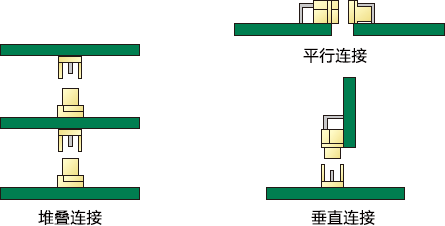

2. 直接连接基板与基板:板对板

连接器基础知识:基础篇 (5).png

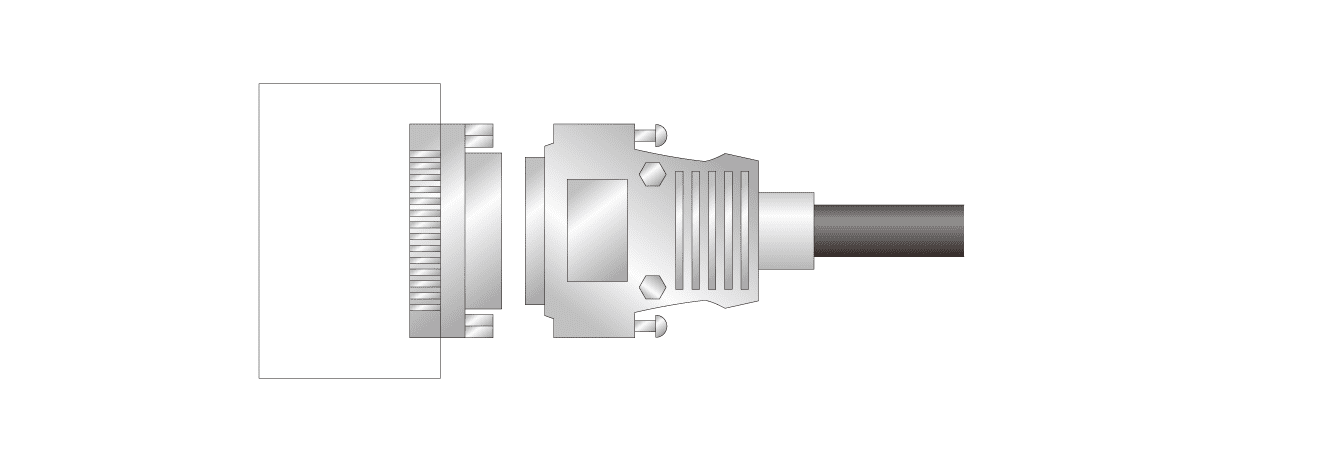

3. 连接设备与设备:输入/输出(I/O)

连接器基础知识:基础篇 (6).png

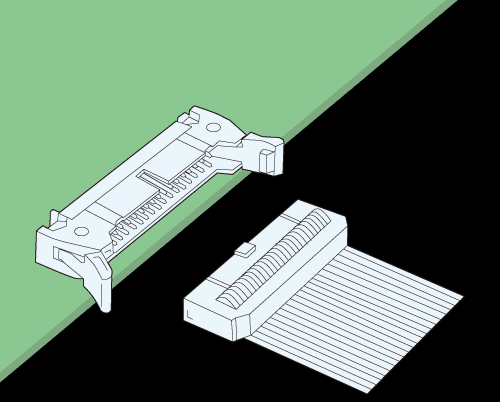

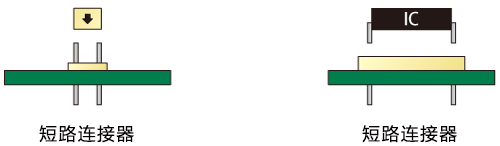

4. 其他:短路连接器、IC插座等

连接器基础知识:基础篇 (7).png

结构和原理

结构

连接器种类繁多,且结构和使用的元件也各不相同,但基本结构由接触件、外罩构成。

接触件: 连接时相互进行电气连接所需的触针。
外罩: 装有接触件的主体部分(一般由绝缘体构成)

其他元件根据连接器的种类、用途进行增设。以下为D-sub连接器范例。

外壳: 收纳绝缘体和接触件的外罩
孔眼: 固定外罩和外壳的扣件

连接器基础知识:基础篇 (8).png

连接器基础知识:基础篇 (9).png

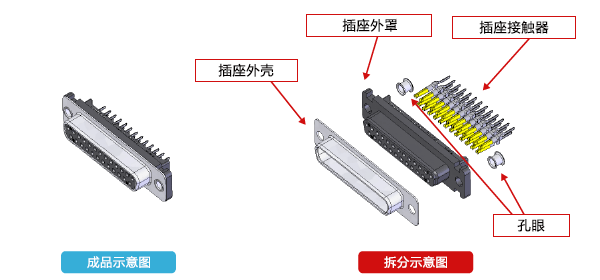

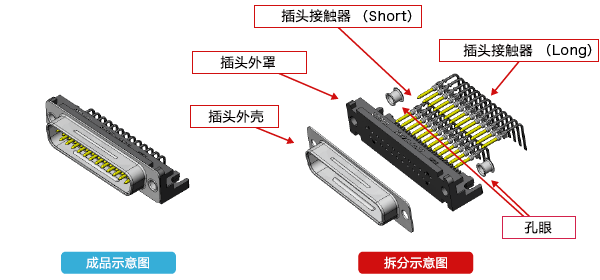

       连接器示意图(插头侧)                                                     连接器示意图(插座侧)
