PCB 端接技术
浩亭 PCB 连接器可以使用常规端接技术进行连接。适当 PCB 端接技术的选择取决于电缆类型、电缆横截面、插针类型或插针数量等条件。发现我们各种各样的端接选项。

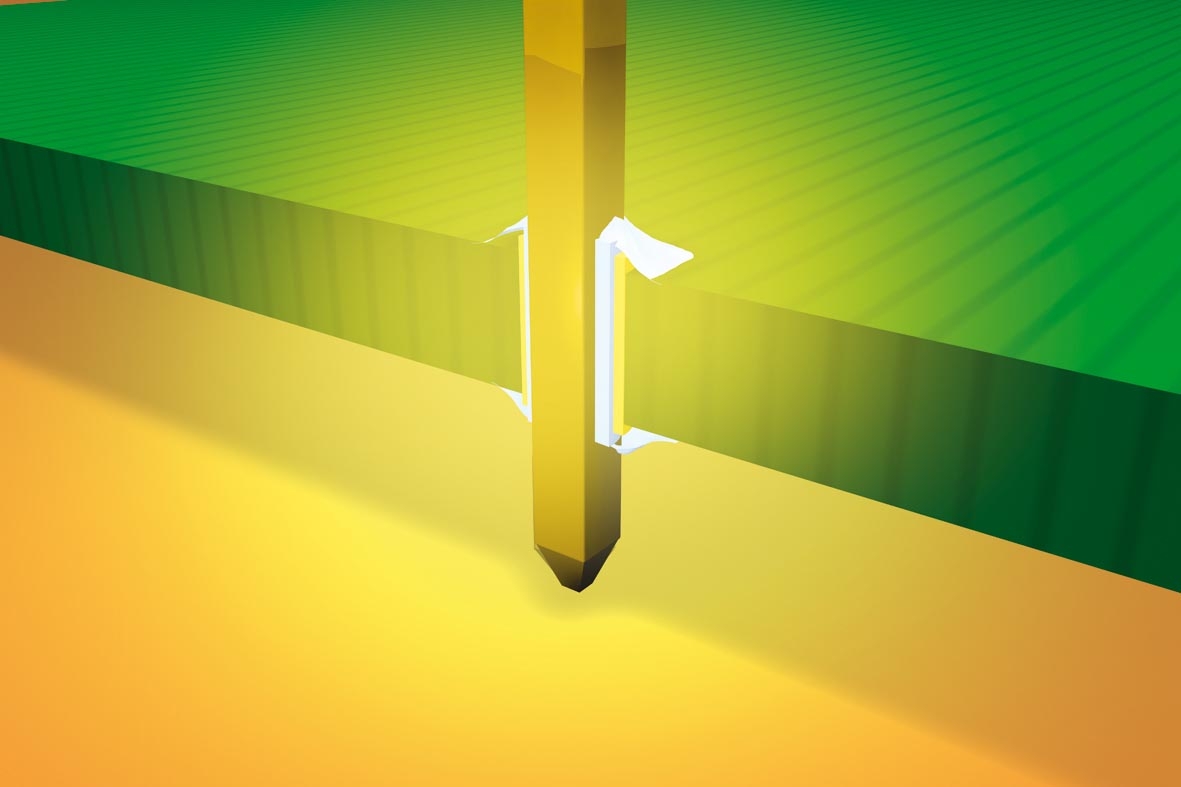

THT 焊接接线
传统焊接技术已在数十年的使用中得到了证明；它可以
确保最高水平的机械稳定性和过程安全性。连接器的焊
接引脚插入通镀 PCB 孔。然后可以通过波峰焊自动并同
时焊接到其他组件。

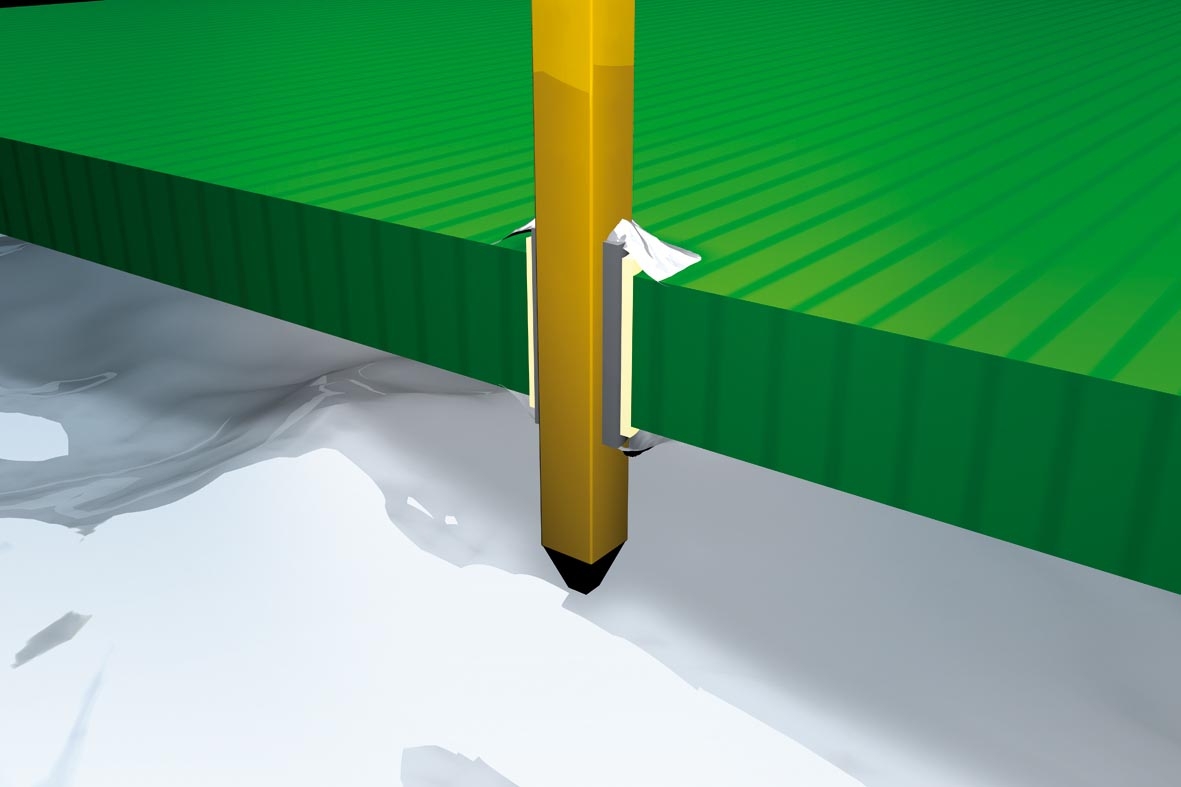

THR 焊接接线
借助 THR（通孔回流）焊接技术，连接器（与传统组件
组装类似）被插入到通镀 PCB 孔。这可以通过放置机器
自动完成。然后，在常规回流焊接过程中将这些 THR 组
件与放置在表面上的组件焊接在一起。这种端接技术具
有出色的机械坚固性，并且通过特别适用于回流焊接工
艺（例如，使用高温塑料）的设计使其成为可能。

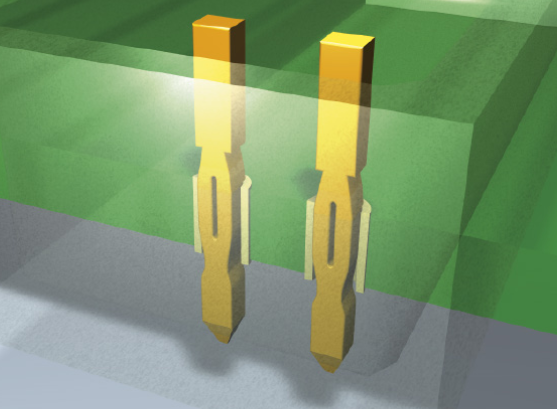

压接技术
这种无焊料连接技术的基础是将引脚压入通镀 PCB 孔。
PCB 孔的公差可以通过使用现代的可弹性变形压入区域
来补偿。因此，可以满足较高的电气和机械要求以及对
较低插入力和较高保持力的要求。压入技术是一种经济
实惠且不受限制的处理方法，特别是背板总线系统的选
择性镀金引脚。

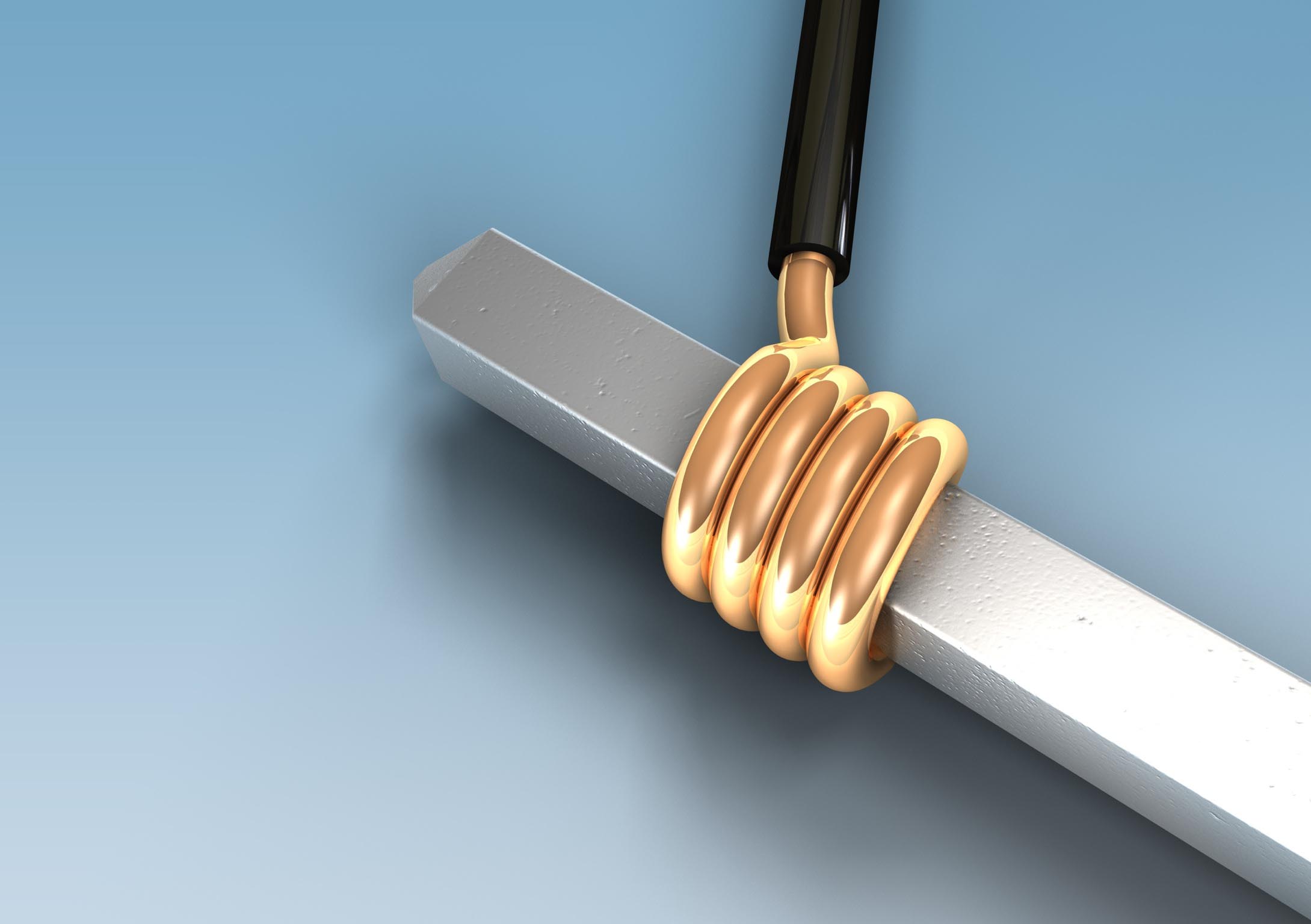

绕线接线
绕线连接是指将一根导线缠绕到有角的端接引脚上。当
使用正确的设计时，电阻最小。产生的连接机械强度高
，对气候不敏感且热稳定。

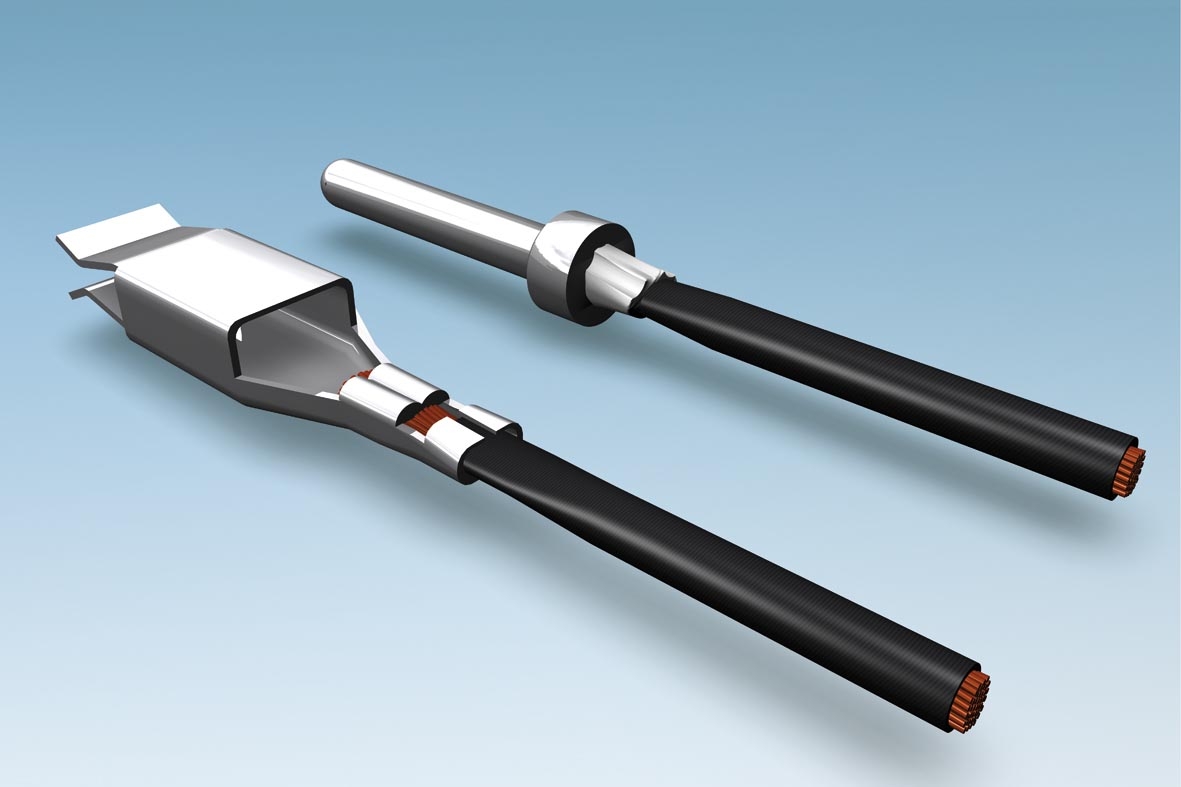

压接接线
气密和小型化插针是压接技术的代名词。在压接接线
中，通过控制变形，将柔性导体以气密方式封闭在压
接插针内。这种技术实际上可以产生冷焊缝，从而确
保最佳抗老化性以及能够承受冲击和振动的机械应力。
自动压接机可以有效地生产预组装的系统电缆 — 但是
，在使用适当的工具时，也可以在现场实施压接技术。
压接工艺的技术要求是标准化的 IEC 60352-2。

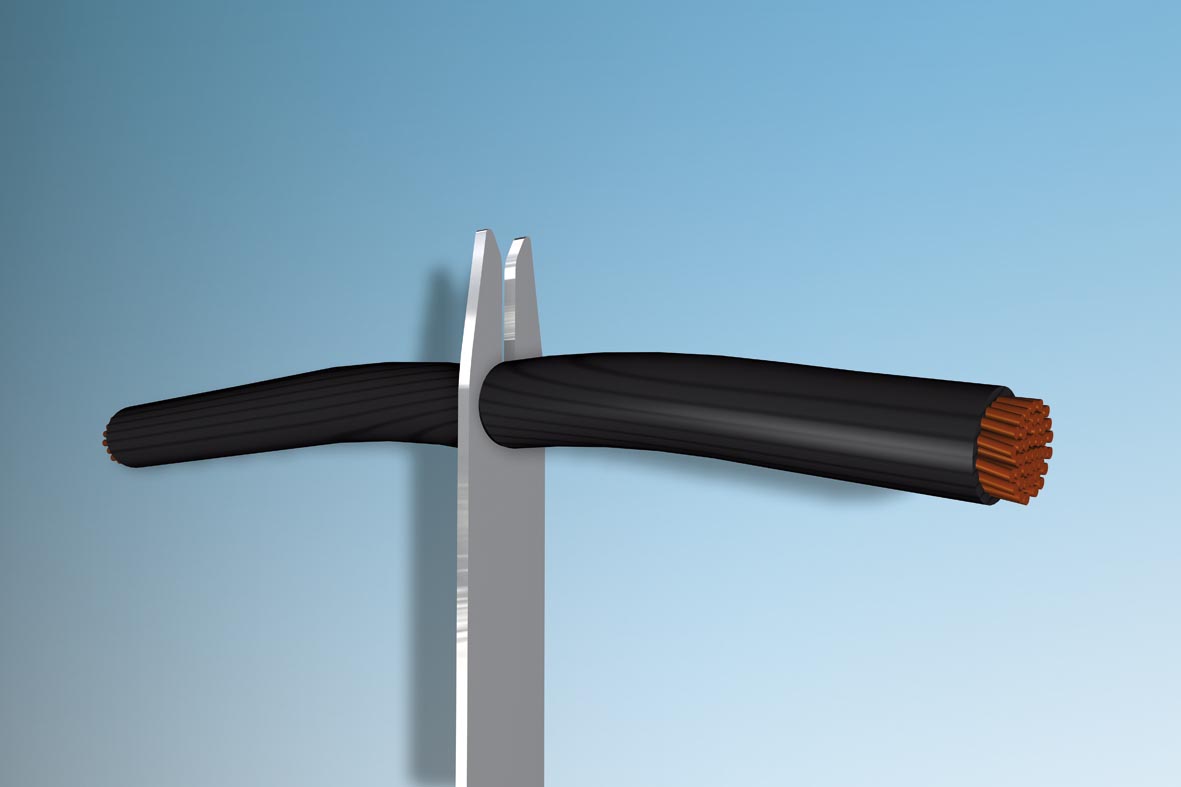

IDC 绝缘层刺破连接
IDC（绝缘层刺破连接）可用于为实心和多股电线提供
简单安全的接触。在一个步骤中，IDC 切割端子会穿透
电线绝缘层并与电线弹性接触。这种气密连接即使在最
小的电流和电压下也能确保出色的安全性。对于 IDC 技
术的技术要求是标准化的 IEC 60352-3。

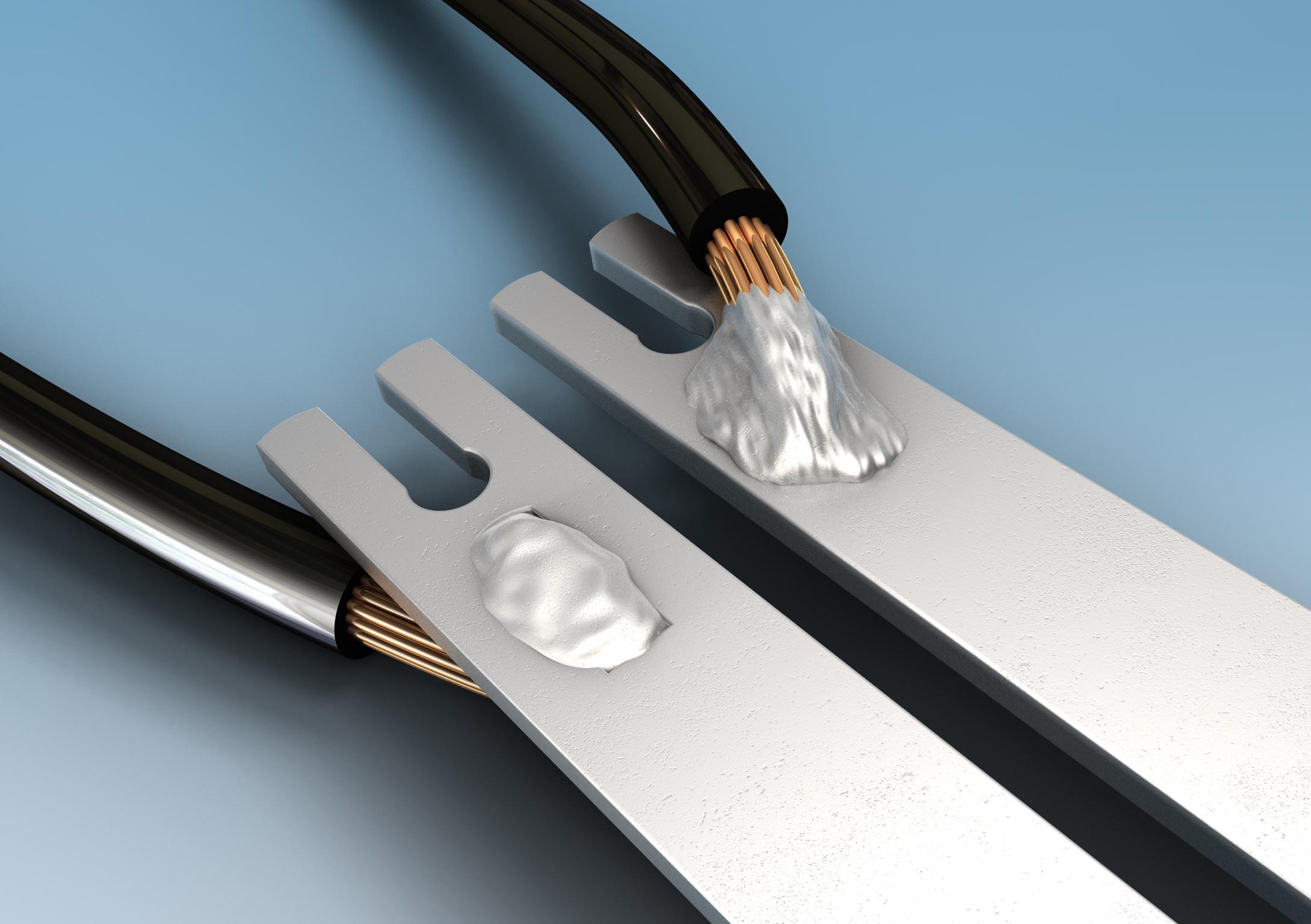

焊片接线
焊片接线是小批量和原型生产的最佳解决方案。即使不
使用任何专用工具，也可以将各种电缆连接到其相应的
电缆连接器。被剥开的镀锡电线单独手工焊接到焊片。
但是，这种端接连接只能由经过培训的专家进行。

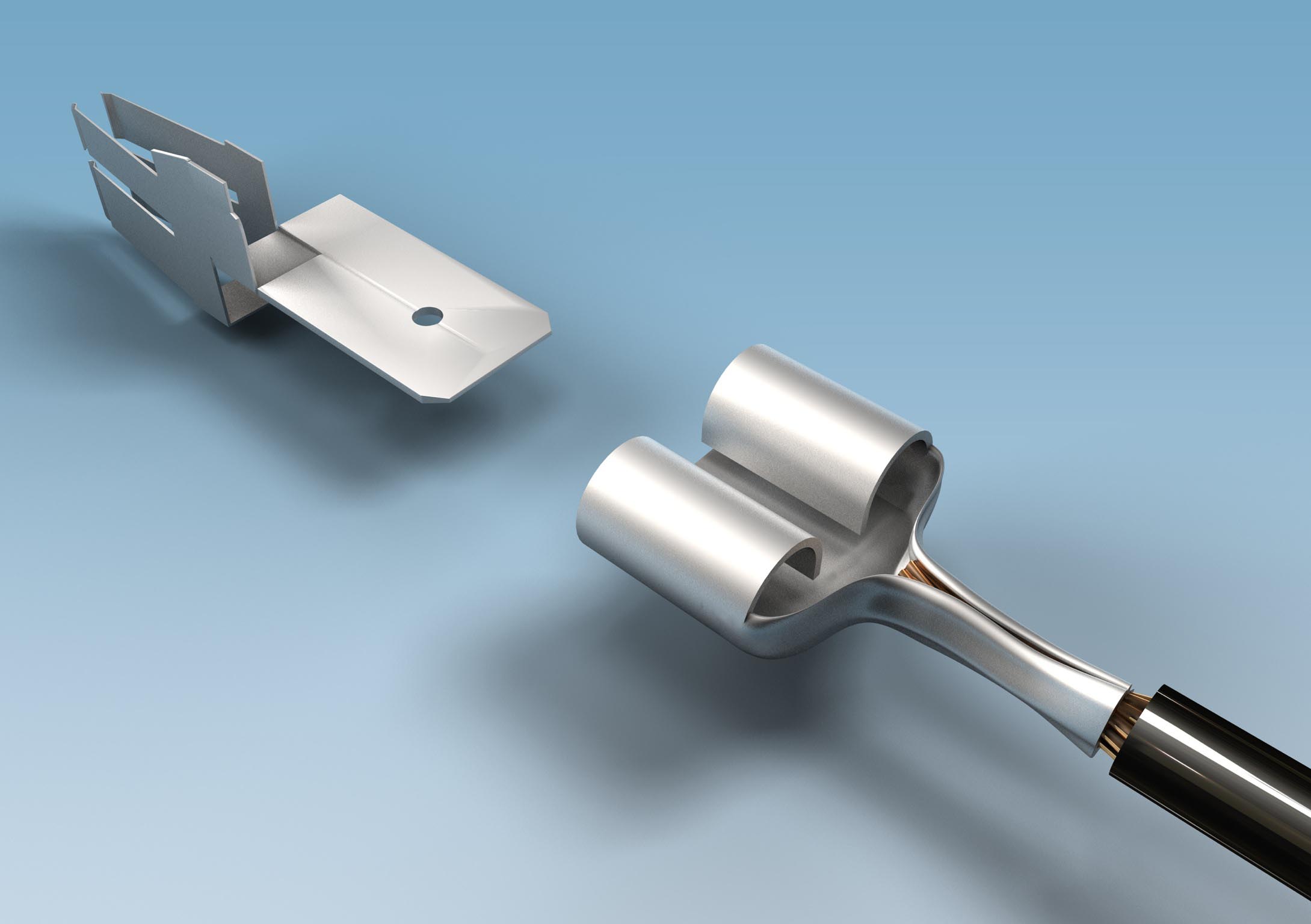

Faston 接线
Faston 接线可用于自由接线。它具有可以承受大电流
（高达 15 A）且易于更改的优点。

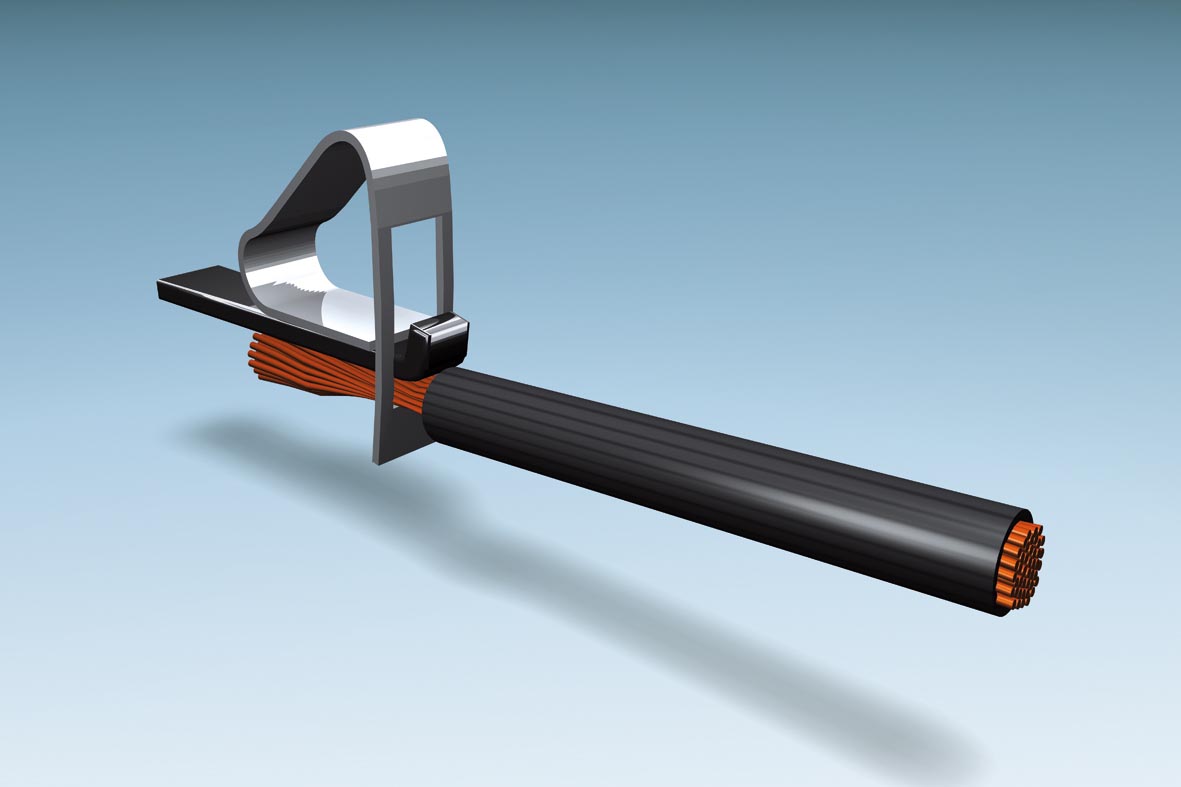

笼式弹片接线
笼式弹片接线技术使用弹簧来建立与柔性和实心导体的
接触。弹簧经致动元件打开后，所述剥离导体被简单地
插入到开口的接触腔中。这种连接技术几乎不需要操作
和工具。它还具有出色的功能可靠性。由于是弹簧加载
的连接，因此可以进行多个连接。此连接具有极佳的抗
振动和冲击性。
