定义

开关是一种受外力作用，通过机械方式切换电信号的部件，用于操作或切换电路的ON/OFF。

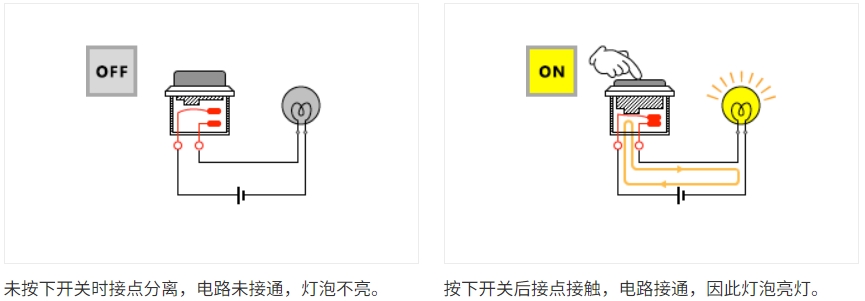

1. 电路ON/OFF操作

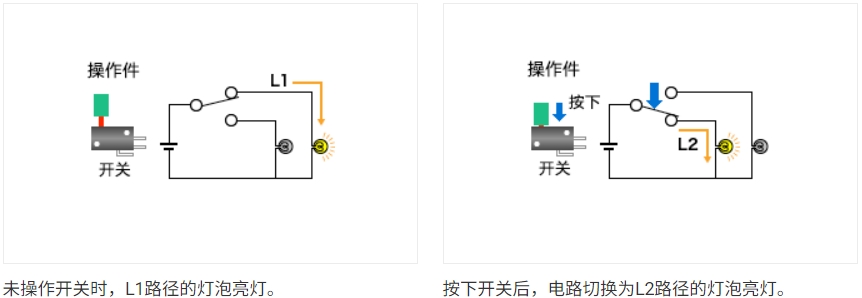

2. 电路切换操作

种类和分类

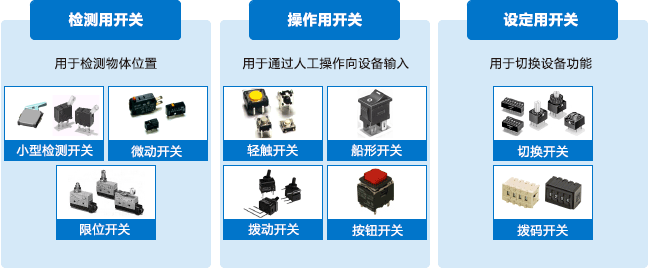

1. 种类

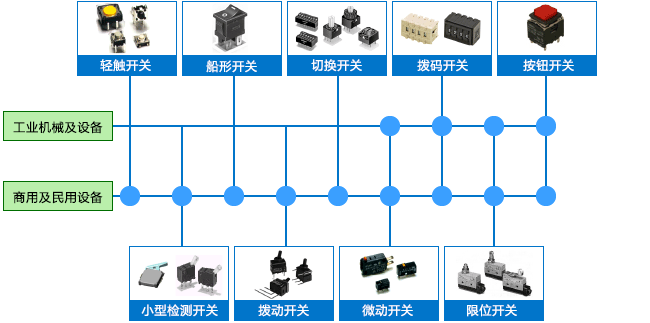

开关种类繁多，根据大小或坚固性、耐环境性等不同，可以分为工业机械及设备用、商用及民用设备用。

2. 分类

接触形式

1. a接点机械式继电器

a接点是操作开关后，原本开放的电路闭合

采用负载在操作开关后执行动作的使用方法时使用a接点。

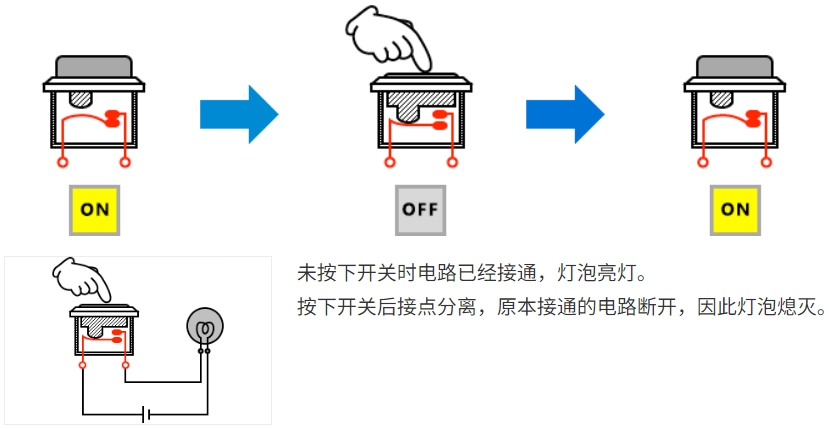

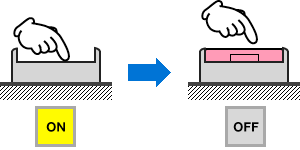

2. b接点

b接点是指操作开关后，原本闭合的电路开放。

采用执行开关操作来停止负载动作的使用方法时使用b接点。

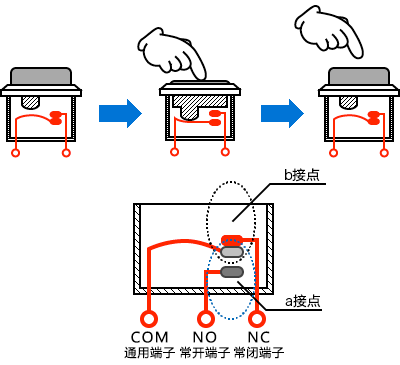

3. c接点

c接点是指1个开关上同时具有a接点、b接点的接点结构。

采用执行开关操作来切换双电路的使用方法时使用c接点。

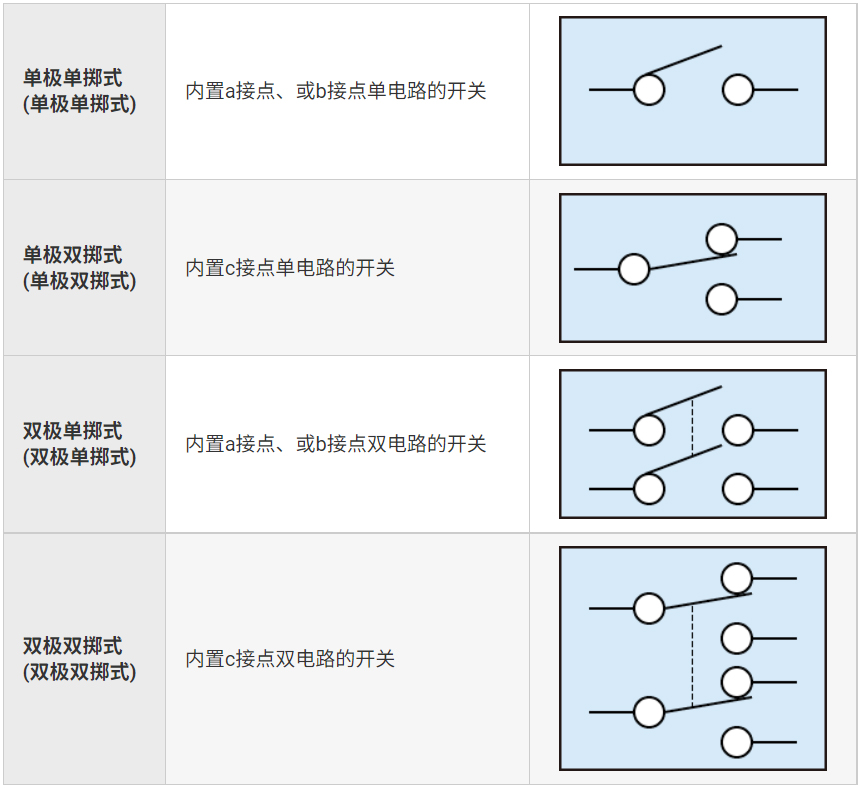

极与掷

极(pole)是指单次操作可以控制开关的电路数。
掷(throw)表示接点数，a、b接点称为单掷(single throw)，c接点称为双掷(double throw)。

1个开关上执行1次操作可开关单电路时称为单极，而可同时开关双、3条电路时分别称为双极、三极。

通过开关操作同时执行多条电路的开关动作时使用多极开关。

动作

操作开关中具有瞬时动作和交替动作共2种动作方式。
瞬时动作只在按下时开启。交替动作在按下后也可保持开启状态，再次按下后才会关闭。

1. 瞬时动作

按下期间开关ON。松手后OFF。例如，玩夹娃娃机时，夹爪只在按下开关期间运动。

2. 交替动作

按下后ON，松手后保持ON状态，再按一次开关后OFF。例如，电视主机的电源开关为交替动作。

如同主电源开关一样，长时间维持开启状态的开关采用交替动作方式。

负载

负载是指通过开关控制ON/OFF的对象。

连接电路并消耗电能的叫作负载。可以分为感性负载和无感负载。感性负载是像电机一样由线圈构成的负载，无感负载可以分为灯泡负载和阻性负载

需根据使用的负载，选择与其匹配的开关。
